成功したソフトジェルはすべて生のゼラチン粉末から始まります。ゼラチン 溶解システムは、現代の カプセル製造 の基礎となる出発点です。この最初のステップを間違えると、生産バッチ全体に悪影響が及びます。ゼラチン塊の品質は、カプセル化の効率に直接影響します。それはカプセルの完全性と全体的な収量を決定します。溶けが悪いと、マイクロバブル、不均一なリボン、およびカプセルの漏れが発生します。熱精度と真空脱気能力のバランスを慎重に考慮する必要があります。また、下流の全体の統合も考慮する必要があります ソフトジェルプロセス装置。適切な統合により、厳格な cGMP 準拠が保証されます。また、コストのかかるバッチの拒否も最小限に抑えられます。この包括的なガイドでは、これらのメルターの中核機能について説明します。ジャケット付きタンクの設計と撹拌機構について学びます。重要な評価基準についても説明します。これらの洞察は、施設のニーズに最適なセットアップを選択するのに役立ちます。
ゼラチン溶解システムの主な役割は、ゼラチン塊または植物ベースの代替品を水和、加熱、混合、脱気して正確な粘度にすることです。
高度なシステムでは、3 層ジャケットタンク、特殊な撹拌機、自動真空脱気を利用してマイクロバブルを除去します。
適切なシステムを選択するには、タンク容量 (例: 600L ～ 1000L) とカプセル化機械の連続処理量を一致させる必要があります。
導入の成功は、機器の定置洗浄 (CIP) 機能とベンダーの IQ/OQ/PQ 検証ドキュメントに大きく依存します。
生ゼラチン粉末には、何よりもまず正確な水和が必要です。精製水とグリセリンやソルビトールなどの可塑剤を混合容器に導入します。システムは制御された加熱を適用して相変化を開始します。ウォータージャケットタンクは、混合物全体に熱を穏やかに分散させます。熱劣化を引き起こすことなく、成分をゆっくりと溶かします。熱を急激に加えすぎると、ゼラチンタンパク質が変性します。変性により、最終的なカプセルシェルの弾力性が損なわれます。熱処理のベスト プラクティスには次のようなものがあります。
ゼラチン粉末を加える前に、精製水を予熱します。
内部の温度勾配を常に監視します。
凝集を防ぐために、最初の水和段階ではゆっくりと撹拌します。
撹拌機は均一な塊を作る上で重要な役割を果たします。多くの商用ユニットはアンカーまたはタービン形式のミキサーを使用しています。体積全体にわたって均一な熱分布が保証されます。タンクの内壁に沿った局所的な燃焼を防ぎます。徹底した均質化により未ブレンドのポケットを防ぎます。完全に滑らかな液体の塊を達成する必要があります。適切に撹拌しないと、混合物に硬い斑点が生じます。これらの不一致により、後の封入機でのリボン形成が中断されます。オペレーターは、撹拌しても頑固な粉末の塊を分解できない場合に、バッチが不合格になることがよくあります。
混合すると本質的に流体マトリックス内に空気が閉じ込められます。この閉じ込められた空気を除去することは重要なプロセスステップです。自動真空脱気システムは、重い液体からこれらのマイクロバブルを引き出します。閉じ込められた空気は、硬化したシェルに深刻な構造的脆弱性を引き起こします。カプセルの曇りや穴のような視覚的欠陥が生じます。また、カプセルの継ぎ目に沿ったシールの破損にもつながります。強力な真空システムにより、透明で堅牢な最終製品が保証されます。脱気中によくある間違いは次のとおりです。
真空引きが早すぎると、塊が泡立ち、沸騰してしまいます。
劣化した真空ポンプシールを使用しているため、空気がタンク内に漏れます。
最適な負圧に達する前に脱気サイクルを停止します。

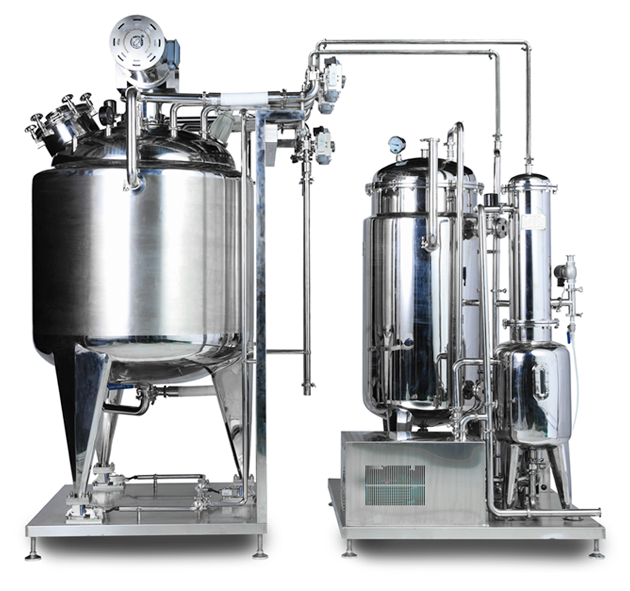

最新の ゼラチン溶解装置は、 高度に洗練された容器工学に依存しています。 3層ジャケットタンク設計が機械の核心を形成します。内側の接触層は研磨された 316L ステンレス鋼で構成されています。粘着物の付着を防ぎます。中間加熱冷却ジャケットは温水または熱媒油を循環させます。広い表面積にわたって内部温度を正確に制御します。外側の断熱層は、プラント作業員を重度の火傷から保護します。また、容器内に閉じ込められた内部熱を維持することでエネルギー保持力も向上します。
ミキサーの配置は設備設計において非常に重要です。底部駆動ミキサーは、天井の低い部屋の貴重な頭上スペースを節約します。上部駆動ミキサーにより、下部排出バルブの機構が簡素化されます。ほとんどの産業用ユニットには、メインアンカーにスクレーピングブレードが取り付けられています。これらのブレードは内壁を継続的に拭きます。厚いゼラチンの塊が熱い金属の表面に焼き付くのを防ぎます。可変周波数ドライブ (VFD) がこれらの堅牢なモーターに電力を供給します。 VFD は粘度の変化を効率的に管理します。ゼラチンが溶けるととろみがつきます。現在の流体抵抗に合わせて回転速度を動的に調整できます。

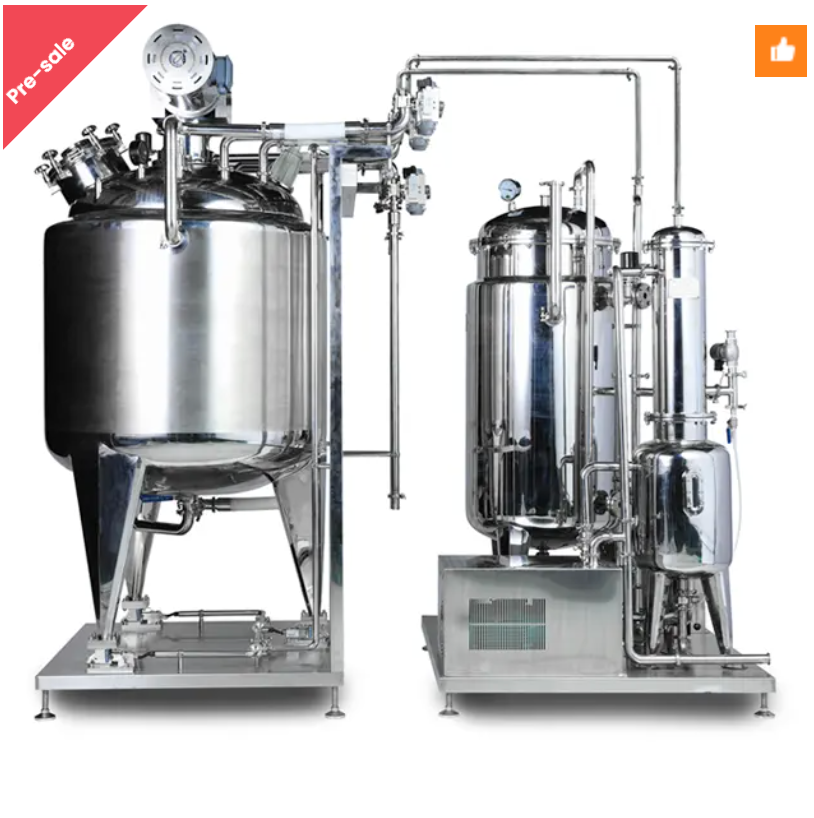

単一のスタンドアロンタンクまたは完全に統合された処理スキッドを選択できます。スタンドアロンタンクには、個別の施設ユーティリティ接続が必要です。カスタムの配管と複雑な現場配線が必要です。対照的に、スキッドマウント型 ゼラチン調製システム ユニットは、完全に組み立てられた状態で納品されます。これらには、単一の金属フレームに事前に配管された真空ポンプが含まれています。統合された熱交換器と集中タッチスクリーン制御パネルが特徴です。スキッドにより取り付け時間を大幅に短縮します。これらは、忙しい製薬工場に信頼性の高いプラグアンドプレイ ソリューションを提供します。
必要な容器の容積を慎重に計算する必要があります。タンク容量をカプセル化ラインの連続供給速度に合わせてください。小型の機械のために特大のタンクを購入しないでください。ゼラチンは使用を待っている間に熱で劣化する可能性があります。逆に、タンクのサイズが小さすぎると生産ラインが不足します。
タンク容量 | 推定溶解サイクル時間 | サポートされているカプセル化ライン |
|---|---|---|
600リットル | 1.5～2時間 | 1 標準速度ライン |
800リットル | 2～2.5時間 | 1-2 標準ライン |
1000～1200リットル | 2.5～3時間 | 2-3 高速回線 |
競合する暖房システムを詳しく評価します。電気発熱体はシンプルさとコンパクトな設置面積を実現します。設備蒸気は、より大きな体積に対してより高速な熱伝達を提供します。 PID 温度コントローラーの精度は厳密には交渉の余地がありません。狭い温度帯域により過熱とタンパク質の分解を防ぎます。高精度の PT100 温度センサーは、ジャケットの流体と内部製品の質量の両方を監視する必要があります。
この業界では、厳格な規制遵守により機器の選択が促進されます。 FDA 承認の接触材料のみを使用する必要があります。内部仕上げには厳密な機械研磨が必要です。 0.4μm 未満の Ra 値が業界標準です。滑らかな内面により、異なる製品バッチ間の相互汚染を防ぎます。 cGMP 標準に厳密に準拠することで、外部監査中に製品ライセンスが保護されます。溶接品質を必ず確認してください。溶接が不十分な場合は、危険な細菌が繁殖する可能性があります。
市場の需要と配合は常に変化します。今日では、伝統的なウシまたはブタのゼラチンを使用しているかもしれません。明日は、植物ベースのビーガン代替品を加工する必要があるかもしれません。タピオカデンプンとカラギーナンのブレンドは、大きな高粘度の課題を引き起こします。完全に水和するには、かなり高い融解温度が必要です。ビーガン製剤を扱うには、機器の機能を確認してください。
高密度のでんぷん塊を押し進めることができるアップグレードされた高トルクモーター。
激しい機械的ストレスに耐えるように設計された頑丈なスクレーピングブレード。
加熱ジャケットは、標準的なゼラチンのニーズをはるかに上回る高温範囲に対応すると評価されています。
標準以下の真空システムは生産に重大な問題を引き起こします。溶解サイクルを急ぐと、流体中に残留空気が残ります。これらのマイクロバブルにより、多孔質で弱いカプセルシェルが形成されます。最終的なソフトジェルは、タンブル乾燥段階で有効成分が漏れてしまうことがよくあります。真空が完全に安定するまで待つ必要があります。真空ポンプオイルとシールリングを頻繁にメンテナンスすることで、予期せぬ圧力低下を防ぎます。
ジャケットの加熱が不均一であると、粘度に深刻な不均一が生じます。撹拌が不十分または遅いと、塊が混合されないままになります。場合によっては、ゼラチンが濃くなりすぎて施設のパイプを通って移送できなくなることもあります。場合によっては、キャスティングドラム上で適切なリボンを形成できないほど薄くなることがあります。どちらのシナリオでも、生産ラインは即座に停止します。これは、校正された粘度計と厳密に定義された熱レシピを使用することで回避できます。
切り替えのダウンタイムは運用上の収益性を低下させます。古い手動システムには、統合された CIP (定置洗浄) 機能がありません。手作業による清掃は貴重な労働時間を何時間も無駄にします。個別の着色剤や医薬品有効成分 (API) を切り替える場合、操作上の大きな抵抗に直面します。最新の SIP (定置滅菌) システムは、この作業全体を自動化します。高圧スプレー ボールにより、内側の隅々まで徹底的に消毒されます。
温度が下がると、完璧に準備されたゼラチンが台無しになってしまいます。メインメルターから加熱されたサービスタンクに塊を移動させることには重大なリスクが伴います。移送パイプに断熱材が欠けていると、質量が急速に冷えます。冷却されたゼラチンは凝固し、移送バルブを詰まらせます。最終的にはカプセル化マシンが枯渇してしまいます。必ずヒートトレース済みの移送ホースを使用してください。物質移動を開始する前に、受入サービスタンクが予熱されていることを確認してください。
まず、利用可能な生産フロアのスペースを計画します。正確な天井の高さを測定します。徹底したメンテナンス中に撹拌機シャフトを取り外すには、十分な垂直方向のクリアランスが必要です。利用可能な施設のユーティリティを総合的に確認してください。冷水供給流量を確認してください。複数の高トルクモーターに同時に電力を供給するのに十分な蒸気圧力と十分な電気負荷容量を備えていることを確認してください。
文書は製造品質を証明します。機器サプライヤーからの包括的な売上パッケージを主張してください。すべてのステンレス鋼コンポーネントの材料試験レポート (MTR) が必要です。オービタル溶接ログを注意深く確認してください。出荷前に厳格な IQ/OQ/PQ 検証プロトコルが必要です。これらの重要な文書は、スムーズな規制監査を保証し、設計仕様に照らしてシステムのパフォーマンスを検証します。
複雑な配合には実際のテストが必要です。新しいビーガンレシピは、熱ストレス下では予測できない動作をすることがよくあります。メーカーの施設での工場受け入れテスト (FAT) が必要です。特定の独自の配合パラメータを使用してテストを実行します。物理的な概念実証が成功すると、エンジニアリング上の選択が検証されます。これにより、機器の設置後に根本的な粘度の問題が発見されるリスクが排除されます。
溶解プロセスは、製造全体の成功を左右します。これらの機械は、高度に制御された熱環境および真空環境として機能します。これらはソフトジェルの品質の絶対的なバックボーンを形成します。運用を改善するには、次の具体的な手順を実行してください。
現在のバッチ不合格率を直ちに監査して、配合処理の欠陥を特定します。
閉じ込められたマイクロバブルや粘度の問題が材料の無駄を最も多く発生させているかどうかを特定します。
完全に自動化されたスキッド システムにアップグレードすることでプロセスの最適化が正当化されるかどうかを評価します。
CIP 対応タンクに移行して、失われた切り替え時間を取り戻し、スループットを向上させます。
A: メルターは原料を配合、加熱、脱気するためのものです。彼らは強力な混合を実行します。サービスタンクまたは移送タンクは、加熱された小型の容器です。現在の温度を維持し、カプセル化機械に継続的に供給します。サービスタンクは原料粉末を溶解しません。
A: 量、配合、加熱方法によって異なりますが、完全なサイクルには通常 1.5 ～ 3 時間かかります。この期間には、最初の水和、熱溶解、および最終的な真空脱気が含まれます。
A: 多くの場合、そうではありません。デンプンやカラギーナンブレンドなどのビーガン配合物は通常、かなり高い融解温度を必要とします。それらははるかに高い粘度を生成します。これには、アップグレードされた高トルクモーター、特殊な撹拌機設計、およびより高定格の加熱ジャケットが必要です。
