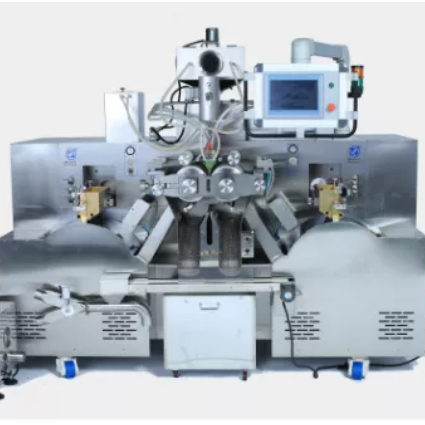

1930 年、ロバート パウリ シェラーはロータリー ダイ法を発明しました。この画期的な進歩は医薬品製造を永遠に変えました。現在、この伝統は、最新の PLC 駆動のデジタル テクノロジーを通じて進化しています。ソフト ジェルカプセル化装置は、 このプロセスの中心ユニットとして機能します。同時に、液体または半固体の投与量をゼラチンまたは植物ベースのシェルに形成、充填、密封します。
なぜこれが重要なのでしょうか?生産マネージャーと CDMO は、歩留まりを最大化し、厳格なコンプライアンスを確保するために、常に装置を評価します。これらの基本的な仕組みを理解することは、成功のために非常に重要です。マシンのパフォーマンス、実行可能な生産速度、全体的な効率を正確に評価する必要があります。この記事では、これらのマシンの中核となる構造を探ります。カプセル化プロセスがどのように展開されるかを段階的に学習します。また、施設の前提条件、複雑な投与量の多様性、生産現場を最適化するためのデジタル アップグレード戦略についても取り上げます。
ロータリー ダイ標準: ロータリー ダイ法は依然として業界のゴールド スタンダードであり、リボン形成、精密ポンピング、気密封止をシームレスに統合します。
環境依存性: マシンのパフォーマンスは、施設の状態によって大きくボトルネックになります。正確な温度 (21 ～ 24 °C) と湿度 (30 ～ 35% RH) の制御は交渉の余地がありません。
デジタル拡張性: PLC 制御と電子ギア同期を備えた自動ソフトジェル マシンにアップグレードすると、充填のばらつきが 2% 未満に減少し、実行可能な歩留まりが 98% 以上に押し上げられます。
高度な配合: 最新の機械は、標準的な動物性ゼラチンから高粘度の植物ベースの代替品や 100nm 未満のマイクロ乳化充填物まで、さまざまな配合に対応する必要があります。
購入する前にハードウェアを慎重に評価する必要があります。エントリーレベルのコンポーネントは、高性能パーツとは大きく異なります。高品質の ソフトジェルカプセル化装置は、 いくつかの正確な機構に依存しています。これらのコアコンポーネントを分解して、評価中に最も重要なことを正確に示します。
成分 | 一次機能 | 購入者評価の焦点 |
|---|---|---|
鋳造ドラム | 液体ゼラチンを冷却して連続した均一なリボン状にします。 | 精密な冷却制御。厚さが不均一になると、下流側で致命的な故障が発生します。 |
インジェクションポンプ | 形成中のシェルに正確な API 用量を供給します。 | 先進のリニア駆動機構。ボリュームエラー率が 2% 未満であることを保証します。 |
ウェッジ | ゼラチンリボンをダイで押し付ける前に加熱します。 | 高度に調整可能な温度制御。植物ゼラチンには46〜57℃が必要です。動物性ゼラチンは 35 ～ 45°C を必要とします。 |
ロータリーダイス | デュアルリボンを3Dカプセル形状にカットしてシールします。 | CNC で機械加工された航空グレードの合金。縫い目の厚さがシェル全体の少なくとも 20% になるようにします。 |
これらの回転シリンダーは液体ゼラチンを冷却して、連続した均一なリボンを形成します。精密な冷却制御を注意深く監視する必要があります。ここでの厚さが不均一になると、下流で致命的な破損が発生します。ドラムの温度が変動すると、リボンの伸びが不均一になります。これにより、バッチ全体が危険にさらされます。
ポンプは、正確な用量の医薬品有効成分 (API) を形成シェルに供給します。ハイエンドマシンには高度なリニア駆動機構が採用されています。充填量エラー率が 2% 未満にとどまることを保証します。ここでの精度により、コストのかかる API の無駄が防止され、厳格な規制遵守が保証されます。
このコンポーネントは、ダイがゼラチン リボンを押し合わせる直前にゼラチン リボンを加熱します。高度に調整可能な温度制御を要求する必要があります。ウォーターバスまたは電気加熱システムからお選びいただけます。植物ベースのゼラチンが適切に融合するには 46 ～ 57°C が必要です。従来の動物性ゼラチンは 35 ～ 45°C しか必要としません。
ダイスはデュアル リボンを切断して封止し、最終的な 3D カプセル形状を形成します。材料の品質を厳密に評価します。ベンダーは、高精度 CNC で機械加工された航空グレードの合金を使用する必要があります。これにより長寿命が保証され、機械的な位置ずれが防止されます。また、縫い目の厚さがシェル全体の少なくとも 20% であることも保証されます。縫い目が弱いとすぐに漏れが発生します。
運用の現実を理解するには、物理的なウォークスルーが必要です。カプセル化プロセスは、厳密な順序に従って行われます。私たちは、材料が製造中に行われる正確な物理的ステップを分析します。
ゼラチンの溶解と材料の準備: オペレーターは約 70°C でゼラチンを溶解します。彼らはそれを50℃近くのサービスタンクに保管します。目標の水分含有量 (45 ～ 47%) と粘度を厳密に監視する必要があります。これは、機械に給電する前に行われます。ここでのわずかな逸脱が全体の実行を台無しにします。
リボンの形成と微潤滑: 液体ゼラチンがキャスティング ドラム上に流れます。 2 つの異なるリボンを形成します。この段階で微量潤滑システムを導入します。正確な量の MCT または軽鉱油を塗布します。高度なセットアップでは、特定の植物オイルを使用します。 「洗浄不要」のカプセルプロセスを実現しています。これにより、下流の運用労力が大幅に削減されます。
充填とシール (ロータリー ダイ アクション): 2 つのリボンがウェッジで収束します。くさびはそれらを加熱します。注入ポンプはそれらの間に液体を強制的に充填します。これにより、リボンがダイキャビティ内に急速に拡張されます。回転ダイは瞬時に 2 つのリボンを切断し、一緒にシールします。
成形、冷却、および一次乾燥: 密封されたばかりのカプセルは展性が非常に優れています。オペレーターはそれらを直ちに回転式乾燥機に送ります。ここで最初の湿気を取り除き、殻の形状を安定させます。最後に、オペレーターは最終硬化のためにそれらを乾燥トンネルに移します。
ゼラチンの溶解段階を急ぐ必要はありません。適切な水分補給には時間と厳密な真空脱気が必要です。ゼラチン塊内の気泡は、最終的なカプセルシェルに脆弱な部分を引き起こします。また、過度のオイルの蓄積を防ぐために、マイクロ潤滑システムの校正チェックを毎日行うことをお勧めします。
環境の現実は、マシンのパフォーマンスを簡単に左右します。たとえプレミアムなカプセル化装置であっても、劣悪な設備条件を補うことはできません。設置前に、建物のインフラストラクチャを慎重に準備する必要があります。
施設の HVAC システムには、運用上の大きな負荷がかかります。カプセル化室の温度は 21 ～ 24°C (70 ～ 75°F) に維持する必要があります。相対湿度を正確に 30 ～ 35% に保つ必要があります。これを逸脱すると、ゼラチンリボンが溶けたり、脆くなったりします。冷却および乾燥室では、さらに厳密な湿度管理が必要です。シェルを歪めずに適切に硬化するには、20 ～ 25% の相対湿度が必要です。
「ゼラチン ネット」は回収する必要があります。これは、カプセルを型で切断した後に残る廃棄リボンを指します。適切に統合されたシステムでは、このメッシュの 60 ～ 80% がリサイクルされます。この回収は、長期的な材料効率にとって重要な要素となります。このネットを廃棄すると、材料の歩留りマージンがすぐに破壊されます。最新の施設では、クローズドループカラーマッチングシステムを使用して、リサイクルメッシュをシームレスにブレンドしてバージンゼラチンバッチに戻します。
あなたの装置は明日の配合トレンドに対応する必要があります。複雑な投与量には、機械の高い汎用性が必要です。単一目的の機器を購入すると、将来の市場への対応力が大幅に制限されます。
消費者市場ではビーガンの選択肢がますます支持されています。機械はより高い粘度をスムーズに処理する必要があります。また、動物性ゼラチンと比較して高いシール温度も必要とします。ウェッジは、繊細な植物ポリマーを焦がすことなく、より高い熱に耐える必要があります。マシンの技術文書でプラントベースの互換性が直接指定されていることを確認してください。
ポンプと撹拌システムがさまざまな種類の液体を効率的に処理できるようにします。これらには、固液懸濁液および水溶性内容物が含まれます。今日では乳化ソフトジェルも見かけます。これらは胃腸管内で 100nm 以下のマイクロエマルションを形成します。これにより、API のバイオアベイラビリティが大幅に向上します。ベンダーに厳密な検証データを依頼してください。腸溶性カプセルまたは速溶性カプセルの適合性を確認してください。柔軟性の低いポンプ システムは、重いサスペンションを扱うとすぐに詰まります。
従来の機械セットアップは日常的に重大な問題を引き起こします。機械的な連携からデジタル オートメーションへの移行を理解する必要があります。この移行により、現代の生産が時代遅れの方法から分離されます。
古いマシンは完全に物理的なギアと機械的なリンケージに依存しています。時間の経過とともに機械的なずれが生じます。これにより、不良率が高くなり、カプセルのシールが弱くなります。また、切り替え中のダウンタイムの延長にも直面します。整備士は手動でタイミングを調整する必要があり、シフト全体が無駄になります。
自動 ソフトジェル マシンは プログラマブル ロジック コントローラー (PLC) に依存しています。最新のシステムでは、直観的なタッチスクリーン HMI が使用されています。ポンプのストローク、鋳造ドラム、ロータリーダイを電子的に同期させます。レンチの代わりに画面をタップしてタイミングを変更します。
当面のビジネス上の成果を考慮してください。デジタル統合により、機械的なドリフトが完全に排除されます。 98% を超える実用的な収率を達成できます。高速連続生産を楽々サポートするセットアップです。一部のユニットは 1 時間あたり 500,000 カプセルを軽く超えます。また、厳格な GMP 準拠も保証します。すべてのバッチから正確で監査可能なデータ ログを自動的に取得します。
障害点について正直に話し合うことで、運用上の自信が生まれます。高品質の機器は、これらの日常的なリスクを効果的に軽減します。最も頻繁に発生する生産上のハードルを以下に概説します。
トラブルシューティングの概要表
問題 | 主な原因 | 機器ソリューション |
|---|---|---|
リボンの厚さが不均一 | ドラムの冷却が不適切であるか、機械的な位置がずれている。 | 自動マイクロメーター校正と可変冷却制御。 |
シールが弱い/漏れがある | ウェッジの温度が低下したり、ダイの位置がずれたりします。 | 応答性の高い PID 温度コントローラーと CNC 加工の金型。 |
カプセルの接着（凝集） | リボンの過剰な潤滑。 | ターゲットを絞った微量潤滑供給システム。 |
この問題は、ドラムの冷却が不適切であるか、機械的な位置がずれていることが原因で発生します。リボンの片側が薄いと、膨張中にカプセルが破裂します。ハイエンドマシンでは、自動マイクロメーター校正を使用してこの問題を軽減します。スプレッダー ボックスのギャップを動的に調整して、完全な均一性を維持します。
ウェッジの温度が低下したり、ダイの位置がずれたりすると、致命的なリークが引き起こされます。ウェッジが目標の熱を維持できない場合、ゼラチンは融合しません。応答性の高い PID 温度コントローラーは、微小な変動に瞬時に反応することでこの問題を解決します。精密 CNC 加工された金型は、高速走行時の機械的な位置ずれも防ぎます。
通常、過剰な潤滑は凝集の原因となります。オペレーターはリボンの固着を防ぐためにリボンを油に浸しますが、これにより最終製品が汚くてベタベタしてしまいます。この問題はハードウェアをアップグレードすることで修正できます。対象を絞った微量潤滑供給システムを使用します。余分な残留物を残さず、ダイの固着を防ぐのに十分な量のオイルを正確に塗布します。
ソフトカプセル マシンは 単なる機械プレス以上のものです。統合されたエコシステムとして動作します。正しく機能するには、熱、体積、環境の正確な調和が必要です。
ベンダーを評価するときは、次の厳密な最終候補リストのロジックを適用してください。
需要充填量の精度は 2% 未満です。
最新の PLC を介した完全なデジタル同期機能が必要です。
高粘度植物ゼラチンとの熱適合性を確保します。
潜在的な洗浄不要の操作のための微量潤滑システムを検証します。
設備投資を推測しないでください。メーカーへの直接の技術相談をお勧めします。コミットする前に、パイロット テストの実行をリクエストして、ターゲット マシン上で API の粘度と配合動作を検証します。
A: カプセル化室には通常、21 ～ 24°C (70 ～ 75°F) および 30 ～ 35% RH が必要です。シェルを適切に硬化させるために、乾燥エリアではさらに低い湿度 (20 ～ 25% RH) が必要です。
A: はい。ただし、マシンに強力な加熱システムが搭載されている場合に限ります。植物ベースのゼラチンは粘度が高く、標準的な動物性ゼラチンに必要な温度は 35 ～ 45 °C ですが、ウェッジは 46 ～ 57 °C に達する必要があります。
A: これは、完成したカプセルを洗浄するための二次溶剤洗浄ステップの必要性を排除し、OPEX と環境フットプリントを大幅に削減する、超精密マイクロ潤滑システム (多くの場合、特定の植物油を使用) を利用するプロセスを指します。
A: リークは通常、適切なリボン融着を妨げるコールド ウェッジやロータリー ダイの位置ずれによって発生します。通常、PLC を介して正確な電子同期を確保し、ウェッジ温度を再校正すると、この問題は解決します。
