社内のソフトジェル製造への移行、または従来の設備のアップグレードには、多額の設備投資が必要です。成功は、収量を最大化し、医薬品有効成分 (API) の無駄を最小限に抑えることに大きく依存します。多くの施設は、最新のカプセル化に関与する複雑な変数を過小評価しています。基本的な力学を超えて、信頼性の高い ソフトジェル生産ラインを拡張するには 、熱力学、流体力学、環境条件を正確に制御する必要があります。わずかな温度変動でもバッチ全体を台無しにする可能性があります。施設管理者は、シェルの完全性や投与精度を損なうことなく高いスループットを維持するという絶え間ないプレッシャーに直面しています。
このガイドでは、エンドツーエンドの運用ワークフローを詳しく説明します。毎日の実行中に生産のボトルネックが発生する場所を正確に強調表示します。機械の商業的実行可能性と厳格な cGMP 準拠を評価する方法を学びます。私たちは、切り替えを合理化し、施設のレイアウトを最適化するための実行可能な戦略を検討します。最後には、各フェーズがどのように接続されて信頼性が高くスケーラブルな出力を駆動するかを理解できるようになります。
完全に稼働する ソフトジェル製造システム には、ゼラチンの調製、充填配合、カプセル化、硬化といった同期したフェーズが必要です。
カプセル化機械 (ロータリー ダイ) はラインの中心ですが、通常、乾燥インフラストラクチャがスループットの主な制約となります。
ターンキー実稼働ソリューション を評価するには、 切り替え時間、ツールの柔軟性、および検証プロトコルのクリーニングを監査する必要があります。
ROI は機械の充填精度によって決まります。たとえ 2% の差異でも、会計年度にわたって API に巨額の財務的損失が生じる可能性があります。
まず、施設のリーダーは、スループット能力と厳格な医薬品コンプライアンスのバランスを取る必要があります。動作速度のために製品の品質を犠牲にすることはできません。運営には ソフトカプセル生産ラインの 厳しい利益率が伴います。これらの財務上の利益は、マシンの継続的な稼働時間に大きく依存します。成功するには、非常に高い歩留まり率が必要です。また、著しく低い拒否メトリクスを維持する必要もあります。拒絶反応は通常、リーカー、双子、または変形したカプセルとして現れます。ユニットに欠陥があれば、高価な原材料が無駄になります。会計年度を経ると、こうした小さな損失が積み重なって巨額の財政赤字になります。収益性を保護するには、バッチ切り替え間のダウンタイムを最小限に抑える必要があります。
実際の実装は、多くの場合、当初の期待を下回ります。施設では、サポートされていないさまざまなベンダーの異なる機器を組み合わせて使用することがあります。この断片化されたアプローチは通常、システム統合の失敗につながります。工場の現場全体にイライラするデータサイロが生じます。オペレーターは、ワークフロー全体を効果的に監視するのに苦労しています。総合的なアプローチは、はるかに成功することが証明されています。周囲の生産環境を機械自体の一部として扱う必要があります。 HVAC システムや周囲湿度制御などの要素は、依然として極めて重要です。それらはゼラチンの化学的挙動に直接影響します。室温が予期せず変動すると、リボンの引張強度が低下します。
明確な成功基準を確立することは、エンジニアリングの選択をガイドするのに役立ちます。高性能の設備は、総合設備効率 (OEE) を通じて成功を評価します。 OEE は、可用性、パフォーマンス、品質を同時に計算します。これらの指標を追跡することで、日常のプロセスに隠れた非効率性を明らかにします。適切に設計されたシステムは人間の介入を最小限に抑えます。汚染のリスクを軽減し、出力品質を標準化します。
準備はバッチ全体の物理的な基礎を築きます。オペレーターがこの初期段階の処理を誤ると、ダウンストリームのカプセル化は必然的に失敗します。シェルとコアという 2 つの異なる運用ストリームを同時に管理する必要があります。どちらの流れでも、厳密な熱的および機械的制御が必要です。
シェルの配合には生のゼラチン粉末を溶かす必要があります。オペレーターは、精製水と特定の可塑剤を使用して、この微粉末を混合します。可塑剤としては、グリセリンとソルビトールが一般的に選択されます。この化学反応は、加熱されたジャケット付き混合タンク内で起こります。タンクは通常 60°C ～ 80°C で動作します。この熱サイクル中は精度が非常に重要です。
評価基準: 高品位な真空脱気機能を優先する必要があります。積極的な溶解プロセスにより、ゼラチン塊の内部に微細な気泡が閉じ込められます。これらの気泡は、最終的なカプセルシェルに重大な弱点を引き起こします。それらは漏洩者に直接つながります。堅牢な真空システムは、鋳造前にこれらの気泡を完全に除去します。
粘度管理: 正確な粘度制御が必要です。ゼラチン塊は、効率的に汲み上げるために十分な流動性を維持する必要があります。ただし、後で非常に安定したリボンを形成するのに十分な厚さを維持する必要があります。高度な混合タンクには自動粘度センサーが搭載されており、バッチの一貫性を確保します。
コアには貴重な医薬品有効成分が含まれています。充填材は通常、純粋なオイル、複雑な懸濁液、または濃厚なペースト配合物で構成されます。各タイプには、正確な投与を保証するための特定の取り扱いプロトコルが必要です。
実装リスク: サスペンションの加工が不十分だと、運用上の大きな脅威となります。粉砕されていない大きな粒子は、カプセル化中に小さな注入ウェッジにすぐに詰まります。機械フライス装置が完璧に動作することを確認する必要があります。
均質化の要件: 高せん断ミキサーは、有効成分の早期沈殿を防ぎます。均質化タンクは、目的の充填物の正確な粘度プロファイルに完全に一致する必要があります。粘度が一貫していない場合、投与量が非常に不正確になります。この矛盾は厳格な規制基準に違反します。
重要な制御パラメーターを強調するために、準備フェーズの要件を技術的な内訳にまとめてみましょう。
ストリーム制御仕様の準備 | |||
準備ストリーム | 主要な設備 | 重要な制御パラメータ | 一般的な障害のリスク |
|---|---|---|---|
ゼラチンシェル | ジャケット付き溶解タンク | 温度（60～80℃）、真空圧力 | 気泡の閉じ込め、粘度の不安定 |
液体/油の充填 | 保持タンク | 均一性、周囲温度 | 注入前の相分離 |
サスペンションフィル | コロイドミル/高せん断ミキサー | 粒度分布、撹拌速度 | 注入ウェッジの詰まり、注入量の不均一 |

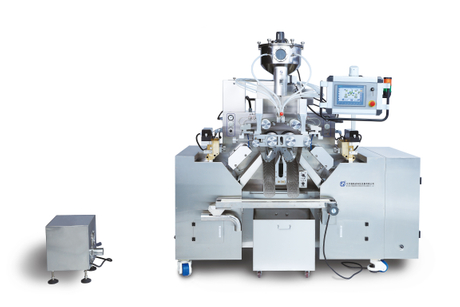

このフェーズは、業務の機械的な中心部を表します。ロータリーダイプロセスにより、原材料が完成したカプセルに変わります。加熱されたスプレッダーボックスから液体ゼラチンが流れ出します。高度に制御された冷却ドラムにキャストされます。これらのドラムは液体を急速に冷却し、2 つの連続した固体リボンを形成します。オペレーターはリボンの厚さを注意深く監視し、通常は 0.7 mm ～ 0.9 mm を目指します。これらのリボンは次に、2 つの逆回転ダイ ローラーに下向きに送り込まれます。
リボンが接触すると、容積式ポンプが作動します。正確な量の充填材をそれらの間に正確に注入します。ダイローラーは、カプセルの切断と気密封止を同時に行います。密封されたカプセルはコンベア上に落下し、残りのゼラチンネットはリサイクル箱に送られます。
機器を評価するときは、いくつかの技術的側面を詳しく評価する必要があります。
充填精度: マイクロドージングポンプの精度を常に重視してください。この機能は、高価値の 医薬品の生産にとって非常に重要です。わずかな逸脱でも規格外のバッチが作成されます。プランジャーのストロークは、流体抵抗に関係なく正確な量を供給する必要があります。高品質のポンプはセラミックまたは硬化鋼のプランジャーを使用して、長期的な摩耗を防ぎます。
温度制御: 射出ウェッジはダイローラーの間に直接設置されます。確実な縫い目を確保するには、正確な熱を維持する必要があります。ただし、過度の熱は敏感な API を劣化させます。ウェッジ マトリックスに直接埋め込まれた、応答性の高い熱センサーが必要です。
工具の交換: ダイロール交換の機械的な複雑さを評価します。カプセルの形状やサイズが異なると、特定の工具が必要になります。 Quick-align ツールは、稼働時間に直接影響します。標準化された位置合わせ機構により、再組み立て時のオペレーターのミスを防ぎます。面倒な手動校正手順が不要になります。
オペレータは、この段階でリボンの潤滑を注意深く監視する必要があります。食品グレードのミネラルオイルは、ゼラチンがダイローラーにくっつくのを防ぎます。ただし、オイルを塗布しすぎると、下流の洗浄プロセスが複雑になります。精密なマイクロ潤滑システムが最適なバランスを提供します。カプセルを浸すことなくスムーズに切断できるよう、十分な量のオイルを塗布します。
カプセル化後のカプセルは構造的には完全ですが、非常に壊れやすいものです。水分が多すぎます。彼らは依然として物理的損傷を受けやすい状態にあります。後処理によりシェルが安定し、最終消費者にとって完璧なビジュアルが保証されます。
カプセル化されたばかりのソフトジェルは、搬送コンベア上に直接落下します。彼らはすぐに一連の回転タンブル乾燥機に入ります。この素早い動きにより、湿ったカプセル同士がくっつくのを防ぎます。タンブリング動作により、約 20 ～ 30% の水分がすぐに除去されます。ブロワーファンは、タンブリングバスケットに調整された空気を送り込みます。この最初の硬化ステップにより、カプセルが沈降する際の構造変形が効果的に防止されます。
次に、オペレーターはカプセルを浅い乾燥トレイに移します。これらのトレイをラックに積み重ね、環境制御された乾燥室に移動します。これらの部屋では、非常に低い相対湿度 (通常は約 15% ～ 20%) が必要です。気温は通常20℃から24℃程度に保たれます。深部硬化プロセスは 24 ～ 72 時間続きます。
ボトルネックの警告: 乾燥は、ほとんどの場合、最も時間のかかる段階です。それが真の最大スループットを決定します。施設の設置面積と HVAC 容量は、カプセル化出力に合わせて拡張する必要があります。乾燥室のサイズを小さくすると、トレイのスペースを待つ間にカプセル化機を停止せざるを得なくなります。
硬化段階の概要チャート | |||
硬化段階 | 平均持続時間 | 水分を除去 | 主な目標 |
|---|---|---|---|
タンブル乾燥 | 45～90分 | 20% - 30% | 固着を防ぎ、カプセルの形状をロックします |
深部硬化（トンネル） | 24～72時間 | 70% - 80% | 最終的なシェル硬度を達成します (8 ～ 10% の平衡) |
乾燥すると、カプセルは品質管理に移ります。自動光学検査 (AOI) システムは、すべてのユニットを高速でスキャンします。サイズ、色、形状の異常に基づいて欠陥のあるカプセルを区別します。 AOI は、手動による目視検査の信頼性の低さを解消します。最後に、研磨ステーションでシェルをきれいに拭きます。布で裏打ちされたドラムは、カプセル化プロセス中に塗布された残留鉱物油を除去します。得られたカプセルは、最終包装に使用できる鮮やかな光沢仕上げが特徴です。
断片化された機器を購入すると、重大な運用リスクが生じます。包括的な ターンキー生産ソリューションを導入すると 、検証が合理化され、市場投入までの時間が短縮されます。サプライヤーを精査するときは、最初の発注書以外にも目を向ける必要があります。
マシンの初期コストは、財務指標の 1 つにすぎません。設備投資と長期的な運用コストを慎重に比較検討する必要があります。継続的なエネルギー消費とスペアパーツの入手可能性を評価します。機械を稼働させるために必要な毎日の労働要件を考慮してください。高効率システムは、多くの場合、エネルギー使用量の削減によって初期価格を相殺します。ゼラチンの無駄が少ない機械を使えば、毎月数千ドルを節約できます。
非常に効率的な製造セットアップにより、徹底した自動化が実現します。統合された PLC (プログラマブル ロジック コントローラー) インターフェイスを提供する必要があります。この接続により、オペレーターは単一のダッシュボードから重要なデータを監視できるようになります。混合タンクの温度、マイクロドージングポンプ速度、ドラム冷却メトリクスを同時に追跡できます。一元化されたデータ収集により、バッチ レポートが簡素化されます。
医薬品規制当局は、完璧な衛生状態と厳格なデータ整合性を要求します。厳格な業界標準に照らして機器を評価する必要があります。
材質グレード: すべての製品接触面に 316L ステンレス鋼が使用されていることを確認します。このグレードは引き続き FDA および cGMP に厳密に準拠しています。酸性有効成分による腐食に耐性があります。
データの整合性: 運用ソフトウェアを徹底的に監査します。厳格な 21 CFR Part 11 準拠基準を満たしている必要があります。不変の監査証跡と安全な電子署名が必要です。オペレータは一意のログイン資格情報を使用する必要があります。
洗浄の検証: 統合された定置洗浄 (CIP) システムを探します。自動化された洗浄サイクルにより、再現可能な衛生基準が保証されます。また、異なる製品の実行間の切り替え時間も大幅に短縮されます。
厳密なテストを行わずに納品を決して受け入れないでください。出荷前にベンダー サイトで包括的な FAT プロトコルを要求します。このテストでは、特定の配合材料を使用する必要があります。一般的なテストの実行では、独自のペーストまたはサスペンションの実際の性能限界は明らかになりません。さらに、詳細な IQ/OQ/PQ 検証文書を確保します。これらの文書は、機器が商用負荷の下で仕様どおりに機能することを証明します。
高収率のカプセル化ラインを運用するには、精密な機械工学と厳格な環境制御を調和させる必要があります。成功は、生産フロア全体を単一の相互接続されたシステムとして見るかどうかにかかっています。ゼラチンの溶解から深いトンネルの硬化までのすべての段階が、最終製品の品質に影響を与えます。長期的な収益性を確保するには、次の行動手順に従ってください。
IQ、OQ、PQ パッケージなど、包括的な検証ドキュメントを提供するベンダー パートナーシップを優先します。
特定の API 形式でのみ実行される透過的な FAT プロトコルを要求します。
社内のエンジニアリング チームに相談して、施設の HVAC 機能を正確に計画してください。
ハードウェアを購入する前に、広大な乾燥トンネル インフラストラクチャに対応できるように既存のフロア プランを監査してください。
クイックアラインツールを使用して切り替え手順を標準化し、毎週の生産スケジュールを最大化します。
これらの戦略を実行すると、材料の無駄が大幅に削減され、優れたバッチの一貫性が実現されます。
A: 機械的カプセル化プロセスには数時間しかかかりませんが、バッチの合計タイムラインは 3 ～ 5 日かかります。持続時間は、特定のゼラチン配合と周囲の湿度レベルに大きく依存します。準備と混合には慎重な加熱が必要です。乾燥トンネル内での深層硬化は、この生産ウィンドウの大部分を消費します。
A: メインの封入機は比較的コンパクトなままです。ただし、サポートするインフラストラクチャ用にかなりの専用面積が必要です。準備タンク、回転式乾燥機、およびマルチラック乾燥トンネルには、かなりのスペースが必要です。また、乾燥室の厳しい環境要件を管理する、気候制御された HVAC システム用のスペースを割り当てる必要もあります。
A: 有効成分の無駄を防ぐには、高精度の容積式ポンプから始まります。射出ウェッジの詰まりを避けるために、サスペンションミリングを適切に行う必要があります。さらに、十分な訓練を受けたオペレーターが、最初のリボン通し段階での起動時間と校正時間を短縮することで、材料の損失を最小限に抑えます。迅速なツール切り替えにより、貴重なバッチがさらに保護されます。
